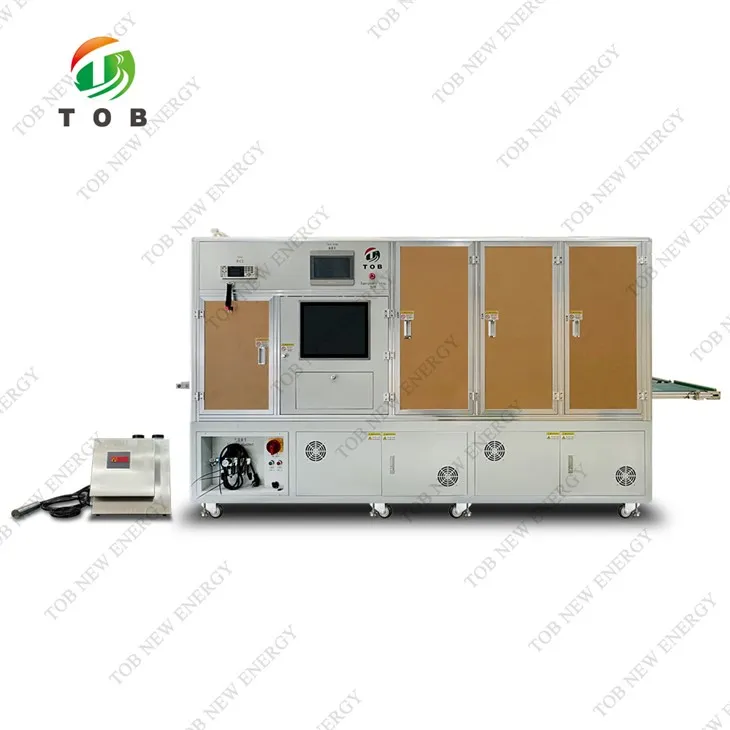

Prístroj na triedenie napätia článku vrecka

Prístroj na triedenie napätia článku vrecka

Tento prístroj na triedenie napätia vačkovej bunky TOB-BVG-PMC sa používa hlavne na skenovanie kódu OCV a DCIR test kyvety. Zariadenie realizuje skenovanie kódu, OCV, DCIR testovanie a atramentovú tlač vrecka. Čiarový kód bunky je naskenovaný automatickou pištoľou na skenovanie kódu a spojený s bunkou, vnútorný odpor a napätie bunky sú testované vysoko presným testovacím prístrojom a parametre bunkového testu a testovací čas sa prenášajú na server a server automaticky zaznamená uložené dáta a odošle výsledky do zariadenia a zariadenie podľa výsledkov vyhodnotí OK/NG.

Základné funkcie zariadenia

Podľa technických požiadaviek poskytnutých zákazníkmi, za predpokladu zlepšenia efektívnosti výroby a zníženia výrobných nákladov produktu a podľa koncepcie realizácie technológie výroby buniek pre zákazníkov, je tento stroj automatickým zariadením, ktoré integruje funkcie manuálneho nakladania a vykladania, automatického dodania na testovacie miesto, automatického testu vnútorného odporu napätia, automatického testu DCIR, automatického skenovania kódu a interakcie s údajmi.

Popis toku a konštrukčné usporiadanie zariadenia (veľkosť je len orientačná, závisí od skutočného návrhu)

Montážna linka s ručným podávaním → Testovacia poloha smeru toku montážnej linky → Testovanie OCV → Testovanie DCIR → Testovanie kódu skenovaním a striekaním → Výber NG → Výtok z montážnej linky v poriadku (výtok z montážnej linky NG) → Manuálne odstráňte testovanú bunku

Mechanizmus zariadenia a pracovný postup

Manuálne podávanie podnosu: ručne vložte produkty, ktoré sa majú testovať, na napájaciu linku a napájacia linka sa posúva do testovacej polohy nameraním hodnoty kroku (na testovanie sa vloží vždy jedna bunka).

Testovanie napätia a vnútorného odporu: po umiestnení sa spustí skenovanie kódu a testovanie sa vykoná po naviazaní údajov. Mechanizmus testovacieho modulu testuje napätie a vnútorný odpor jedného produktu v podnose prostredníctvom kontaktu sondy a testovacie dáta sa nahrajú do priemyselného počítača na posúdenie a uloženie. Po testovaní testovaná batéria prúdi na zadný koniec s tečúcim vodným pásom.

Test DCIR: Polohovací mechanizmus umiestni podnos a potom otestuje DCIR. Testovací mechanizmus stlačí sondu na záložku a zozbierané dáta sa nahrajú do priemyselného počítača na posúdenie a uloženie.

Stanica na skenovanie sprejového kódu: Keď sa batéria presunie do stanice na skenovanie sprejového kódu, polohovací mechanizmus umiestni prísavku a mechanizmus sprejového kódu rozpráši kód. Po dokončení kódu spreja sa tento naskenuje a zviaže a údaje sa naposledy uložia do lokálneho počítača.

Stanica výberu NG: Keď sa batéria presunie do stanice výberu NG, polohovací mechanizmus umiestni prísavku a po umiestnení vykonajte skok NG, aby ste vybrali batériu NG na montážnu linku NG. Montážna linka NG sa posunie o jednu pozíciu, kým sa montážna linka nezaplní, a alarm vyzve manuálne odstránenie produktu NG.

Vyčistenie bunky: po dokončení testu bunky sa testovaná bunka vyberie na konci montážnej linky manuálne, aby sa test dokončil.

Zariadenie sa prispôsobuje prichádzajúcim materiálom a špecifikáciám produktov.

Rozsah buniek vrecka: šírka 35-135 mm, výška 60-200 mm (vrátane úchytiek), hrúbka 3,5-13,5 mm

Požiadavky na veľkosť vákuovo lisovaného disku: dĺžka L=320mm-400mm, šírka W=260mm-350mm, šírka polohy prísavky B Väčšia alebo rovná 18 mm

Požiadavky na vzhľad vákuovo lisovaných diskov: rovnomerné horizontálne a vertikálne rozmiestnenie jednotlivých jamiek

Technický parameter

Technické špecifikácie každého systému

Tabuľka konfigurácie štandardných dielov a zoznam zraniteľných dielov

Štandardné diely a hlavná konfiguračná tabuľka (parametre štandardných dielov poskytuje výrobca)

Poznámka:

Ak vyššie uvedené komponenty značky nie sú na sklade, vymeníme ich za komponenty rovnakej triedy bez informovania zákazníka, čím neovplyvníme dodaciu lehotu. Nádej na pochopenie!

Zoznam zraniteľných častí

Požiadavky na prostredie inštalácie

Patentový certifikát

ISO 9001

Certifikát CE
