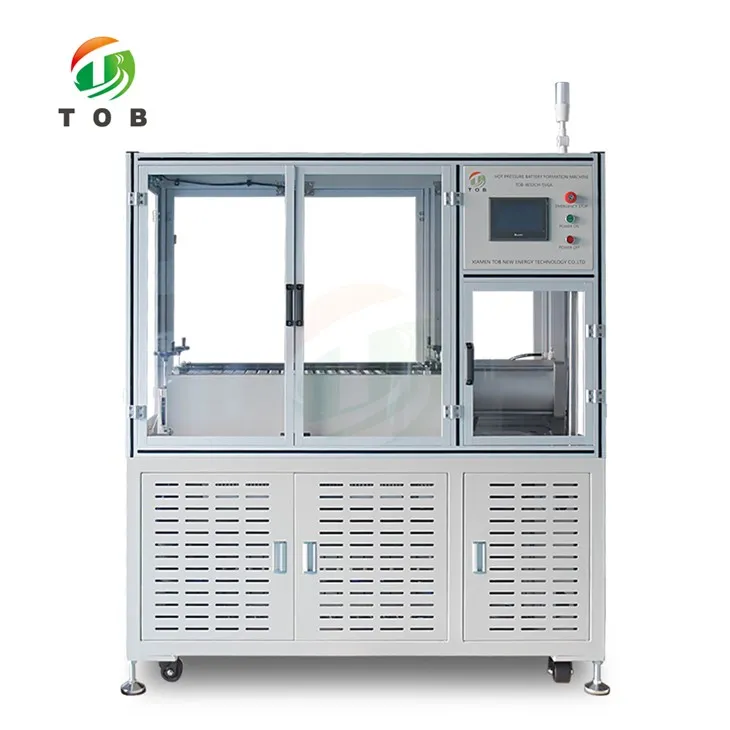

Automatický systém formovania batérie za horúca

Model:TOB-W32CH-5V6A
5V6A Toto je horizontálny systém automatického vytvárania batérií na vytváranie vrecúšok s funkciou lisovania za tepla. Bunka je upnutá zahrievaním hliníkovej dosky a formovaním rýchlym vedením tepla.

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

Automatický systém formovania batérie za horúca na formovanie buniek vrecúška

Video o produkte

Špecifikácia

1. Názov zariadenia:Horizontálny lis na formovanie za tepla.

2. Typ zariadenia:TOB-W32CH-5V6A.

3. Použitie zariadenia: používa sa pre lítiové vrecko s výstupkom na jednej strane. Bunka je upnutá vyhrievanou hliníkovou doskou a tvorená rýchlym vedením tepla. Umiestnite jadro na prítlačnú dosku medzi upínaním, upínaním v režime valca. Jedno zariadenie 32 bodov, sada prípravkov, maximálny nabíjací a vybíjací prúd 6A.

4. Rozsah pôsobnosti:

Číslo objednávky	názov	Sériové číslo	Veľkosti (mm)
1	Dĺžka	L1	80-150
2	šírka	W1	80-100
3	Hrúbka	T	4-12
4	Dĺžka tab	S	18-25
5	Minimálna vzdialenosť medzi záložkami	W2	Väčšie alebo rovné 10
6	Šírka karty	W4	Menšie alebo rovné 25

5. Rozmery zariadenia: približne 1650 * 700 * 1800 mm (dĺžka * šírka * výška).

6. Hmotnosť zariadenia: približne 500 kg.

7. Farba zariadenia: počítačová biela alebo špecifikovaná zákazníkom.

Vlastnosti

1. Tlakovanie vo valci, riadené PLC cez elektrický proporcionálny ventil, môže dosiahnuť viacstupňové nastavenie tlaku.

2. Prijmite silikagélovú vyhrievaciu platňu na zahrievanie, regulujte teplotu pomocou riadiaceho teplotného modulu PLC.

3. Blok lisovania chlopní používa izolačné diely na vstrekovanie.

4. Prítlačná pružina jazýčka používa pružinu alebo pružinu z nehrdzavejúcej ocele 304.

5. Funkcia ochrany

5.1 Softvérová ochrana proti prepätiu, podpätiu, nadprúdu, podprúdu, nadmernej kapacite.

5.2 Je možné nastaviť rozsah ochrany napätia a prúdu.

5.3 Nastavte kontrolku vysokého alarmu na indikáciu pracovného stavu.

5.4 Zariadenie je vybavené tlačidlom núdzového zastavenia a pri zastavení sa automaticky otvorí.

5.5 Inštalácia hlásiča dymu, keď sa zariadenie hlásiča dymu zastaví a spustí alarm.

5.6 Po zastavení alarmu zariadenia môžete pokračovať v nedokončenom procese z pozície prerušenia bez toho, aby ste začali proces od začiatku.

5.7 Ak sa preruší komunikácia medzi spodným počítačom a horným počítačom a komunikácia sa vráti do normálu, práca môže pokračovať podľa pôvodného postupu.

5.8 Ochrana proti prehriatiu, systém automaticky vypne proces ohrevu a tvarovania a alarm pri prekročení nastavenej teploty.

5.9 Keď dôjde k abnormálnemu výpadku napájania, môže sa pokračovať v aktuálnom kroku procesu.

5.10 Keď sa časová komunikácia preruší alebo počítač zlyhá, zariadenie automaticky prejde do stavu čakania a po rýchlom resetovaní komunikácie bude pokračovať v aktuálnom procese.

Požiadavky na prostredie inštalácie

1. Rozmery zariadenia: približne 1650 * 900 * 1750 mm (dĺžka * šírka * výška)

2. Veľkosť balenia: približne 1850 * 1080 * 1930 mm (dĺžka * šírka * výška)

3. Stlačený vzduch: po vysušení, prefiltrovaní a stabilizácii tlaku je výstupný tlak väčší ako 5.0 - 7.0 kgf/cm² （0.5-0.7 MPa）

4. Zdroj:AC220V/380V/50Hz/60Hz.
