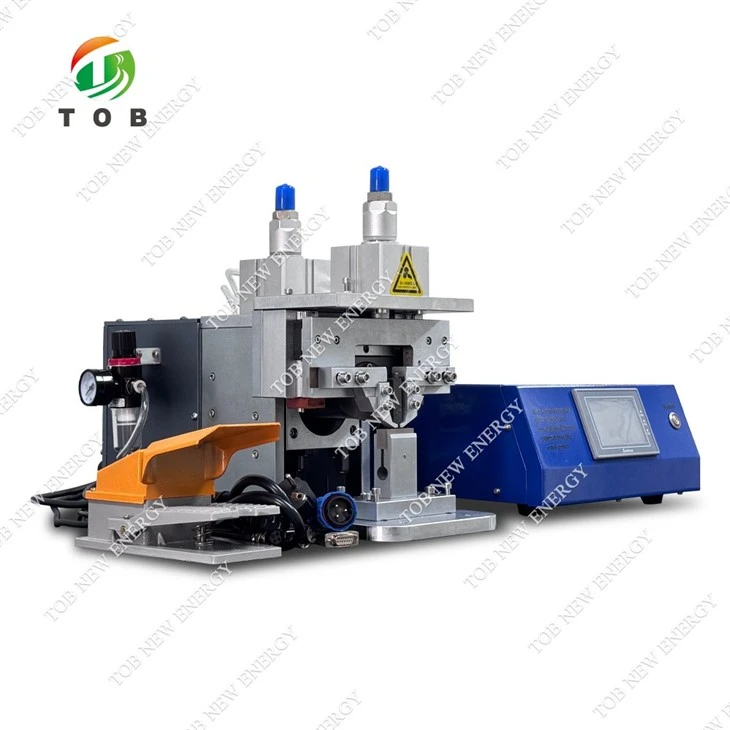

20kHz ultrazvukový zvárací stroj na kov

Model:TOB-20K-1500W
Digitálny ultrazvukový zvárací systém TOB-20K-1500W s nemeckým prevodníkom, automatickým sledovaním frekvencie a viacrežimovým ovládaním. Navrhnuté na spájanie lítium-iónovej batérie, puzdra a kovovej fólie.

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

Xiamen TOB New Energy Technology Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov 20kHz ultrazvukového zváracieho stroja na kov v Číne. Vitajte na nákupe vysokokvalitného 20kHz ultrazvukového zváracieho stroja na kov za konkurencieschopnú cenu z našej továrne. Ak máte akékoľvek otázky týkajúce sa spolupráce, neváhajte nám poslať e-mail.

20kHz ultrazvukový zvárací stroj na kov

Video o produkte

Špecifikácia

Stručné predstavenie generátora série TOB-20K

1. Inteligentný rad 20K využíva vysokovýkonné -mikroprocesory proti rušeniu- na dosiahnutie elektronického riadenia. Všetky parametre riadenia zvárania sú riadené mikropočítačmi a inteligentný systém riadenia frekvencie eliminuje nepríjemnosti s manuálnou reguláciou frekvencie. Preťaženie zvukom je automaticky detekované a najlepší rezonančný bod je sledovaný v reálnom čase. Teplota vibračnej skupiny zostáva na najnižšom bode a teplota zváracej hlavy sleduje zmeny frekvencie. Stroj sa automaticky nastavuje a pracuje stabilnejšie.

2. Keď ultrazvuk pôsobí na kovový kontaktný povrch, vygeneruje desiatky tisíc vysokofrekvenčných-vibrácií za sekundu. Táto vysoko-frekvenčná vibrácia, ktorá dosahuje určitú amplitúdu, prenáša ultrazvukovú energiu do oblasti zvárania cez horný zvárací kus. V dôsledku vysokej zvukovej odolnosti na rozhraní medzi dvoma oblasťami zvárania sa budú vytvárať lokálne vysoké teploty. Kvôli zlej tepelnej vodivosti kovu sa nemôže rozptýliť včas a hromadí sa v oblasti zvárania, čo spôsobuje rýchle roztavenie kontaktnej plochy dvoch kovov. Po pridaní určitého tlaku sa spojí do jedného. Keď ultrazvuk prestane fungovať, nechajte tlak pokračovať niekoľko sekúnd, aby stuhol a vytvoril silný molekulárny reťazec, čím sa dosiahne účel zvárania. Pevnosť zvárania môže byť blízka pevnosti suroviny. Kvalita zvárania kovov ultrazvukom závisí od troch faktorov: amplitúdy zváracej hlavy prevodníka, aplikovaného tlaku a času zvárania. Čas zvárania a tlak zváracej hlavy je možné nastaviť a amplitúda je určená prevodníkom a pákou amplitúdy. Pre interakciu medzi týmito tromi veličinami existuje primeraná hodnota. Keď energia prekročí príslušnú hodnotu, tavenie kovu je väčšie a zváranie je menej náchylné na deformáciu. Ak je energia malá, nie je ľahké pevne zvárať a aplikovaný tlak by nemal byť príliš vysoký. Optimálny tlak je 1 mm až 5 mm pod okraj zváracej časti.

Rozsah použitia ultrazvukového zváracieho stroja

Tesnenie a rezanie medených rúrok
Automobilový káblový zväzok
Zváranie solárnych panelov
Zváranie medi, hliníka a iných kovov
Viac{0}}bodové zváranie katódového hliníkového pásu batérie
Jedno{0}}bodové zváranie krytu batérie a hliníkového pásu
Zváranie katódových a anódových elektród 18650 vreckového článku
Spodná časť hliníkového plášťa batérie je privarená hliníkovou -niklovou kompozitnou páskou
Solárne zváranie sklenenej dosky
Zváranie viacvrstvovej laminácie vrecúška
Zváranie štvorcového motýľa
Puzdro z hliníka na nikel

Funkčné charakteristiky

Plne digitálny ultrazvukový systém dovezený z Nemecka.
Rýchlosť stúpania a klesania zváracej hlavy je možné nastaviť a presne ovládať.
Dokáže presne lokalizovať hornú a dolnú polohu zváranej konštrukcie.
Keď napätie kolíše, ultrazvukový generátor môže automaticky kompenzovať výstupné napätie, aby sa zabezpečil stabilný výstup amplitúdy zváracej hlavy.
Presná regulácia energie môže zabezpečiť stabilitu každého zvárania a znížiť vplyv vonkajších faktorov.
Zariadenie zváracej hlavy využíva automatické sledovanie frekvencie bez manuálneho nastavenia frekvencie. Automatický-test systému bez frekvenčnej modulácie. Po výmene alebo oprave zváracej hlavy nie je potrebné systém znovu nastavovať (niektoré modely potrebujú hľadať rezonančnú frekvenciu generátora).
Aplikácia výkonového modulu IGBT a štruktúra samostatne budeného oscilačného obvodu.
Pri práci sa frekvencia zváracej hlavy a prevodníka posunie so zmenou teploty a zaťaženia a zvárací stroj môže automaticky vyhľadávať a sledovať rezonančnú frekvenciu prevodníka v celom rozsahu, aby sa zabezpečilo, že prevodník vždy pracuje v rezonančnom stave, zabezpečí efektívnu prevádzku zariadenia a urobí zváranie stabilnejším a spoľahlivejším.
Režimy zvárania s rôznymi režimami zvárania, ako je energia a inteligentný čas, sa môžu prispôsobiť rôznym požiadavkám na proces zvárania a dosiahnuť lepší zvárací účinok.
Amplitúdu 1%-100% je možné nastaviť v časovom úseku 0-100ms, čo je vhodnejšie pre rôzne zváracie procesy.
Prispôsobiteľná cloudová služba. Inteligentný ochranný stroj a upozornenie na poruchu.
Systém napäťovej ochrany (rozsah napájacieho napätia je 215 V ~ 238 V); Výstupný výkon a pracovná frekvencia tohto stroja nebudú počas obdobia automatického konštantného napätia ovplyvnené;
Systém ochrany proti preťaženiu; (3) nadprúdová ochrana; (4) automatická kompenzácia nestabilnej frekvencie napájania; (5) spätná väzba signálu ochrany proti preťaženiu pri zváraní.
Všetky meracie prístroje na zariadení používajú metrické jednotky.
Dotyková obrazovka{0}}mužskej výmeny{1}}zariadenia a intuitívne rozhranie na ovládanie grafu.
Je možné skontrolovať viac ako 100 záznamov o zváraní.

Technické parametre

Položka	Technické parametre
1.Základný materiál
1.1 Katóda
1.1.1 Materiál podkladu	Do fľaše
1.1.2 Hrúbka materiálu podkladu	0.012
1.1.3 Materiál záložky	Al karta
1.1.4 Drôt	0.2-0.5
1.2 Anóda
1.2.1 Materiál podkladu	Cu fólia
1.2.2 Materiál podkladu	0.08-0.012
1.2.3 Materiál záložky	Poniklovaná meď/niklová záložka
1.2.4 Hrúbka štítku	0.2-0.4

2. Bunka
2.1 Proces laminovania
2.2 Maximálny počet laminovaných vrstiev (akceptačný štandard)	10-45 vrstiev (v závislosti od dĺžky zvárania)
2.3 Hrúbka bunky

3. Zváranie štítkov
3.1 Režim zvárania tab	Naprieč (prispôsobiteľné)
3.2 Zváracia schopnosť tab	Zváranie vrstva po vrstve, žiadne černenie.
3.3 Dĺžka miesta zvárania	20MM (prispôsobiteľné)
3.4 Šírka miesta zvárania	3MM (prispôsobiteľné)
3.5 Čas zvárania	Do 1S
3.6 Počet zvarových bodov	Dizajn podľa procesu zvárania.
3.7 Rozsah nastavenia času	0-60S, nastaviteľné
3.8 Životnosť zvarového povrchu	Väčšie alebo rovné 100 000-krát

4. Štandardná zváracia hlava
4.1 Materiál zváracej hlavy	Dovážaná rýchlorezná oceľ
4.2 Výška miesta zvárania	0,8 mm (v závislosti od rôznych produktov je potrebné poskytnúť technológiu produktu)
4.3 Stav rozloženia miesta zvárania/zrna	Rovné čiary alebo * čiary na hornej zváracej hlave; Spodný retikulovaný vzor
4.4 Výška zváracej plochy od zváracej hlavy	＞5 mm (upravené podľa výšky produktu)
4.5 Dĺžka zváracej hlavy	Väčšie alebo rovné 130 mm
4.6 Dostupná zváracia plocha zváracej hlavy	2
4.7 Smer inštalácie zváracej hlavy	Naprieč
4.8 Nastaviteľný rozsah amplitúdy	Polovičný cyklus 20~40um
5. Prevodník
5.1 Frekvenčný rozdiel medzi prevodníkmi	Menšie alebo rovné 400 Hz
5.2 Rozdiel impedancií medzi prevodníkmi	Menší alebo rovný 4Ω
5.3 Rozdiel v kapacite medzi prevodníkmi	Menšie alebo rovné 400PF
5.4 Izolačný odpor medzi prevodníkom a plášťom	Väčšie alebo rovné 30 MΩ

6. Nadzvukový generátor
6.1 Režim riadenia frekvencie	Vstavaná{0}}nastaviteľná frekvencia
6.2 Funkcia konštantnej amplitúdy	(Konštantná amplitúda)
6.3 Plynule nastaviteľná amplitúda	Plynule nastaviteľné

7. Produkt
7.1 Vzhľad	Žiadne prenikanie alebo presakovanie pri zváraní, pevné zváranie a prienik vrstvy-po{1}}vrstve.
8. Dizajnová životnosť zariadenia	8 ~ 10 rokov

Parametre zariadenia

Položka	20KHz ultrazvukový zvárací stroj
Napájacie napätie	50,60 Hz-/AC220 V
Obrazovka	Dotykový displej
Digitálny systém	Vysoká stabilita
Frekvencia	Automatické sledovanie
Sila	1500W
Funkcia ukladania parametrov	S
Prenos parametrov zvárania je možné prispôsobiť.	S
Sekcionálna regulácia výkonu	S
Čas zvárania	Voliteľné (0,01 s – 2 s)
Režim zvárania	Jeden-bod
Čas stlačenia	Voliteľné (0,02 s – 10 s)
Zobrazte rozsah vyhľadávania podľa výpočtu frekvencie	19,0000-21,0000 Hz
Nastaviteľný výkon	1000W.1500W,
Režim zvárania	Voliteľné
Nastavenie amplitúdy	Plynulá amplitúdová regulácia
Ochrana skrine	Inteligentná ochrana a upozornenie na poruchu
Automatické sledovanie frekvencie	Rozsah ±20 Hz
Automatické sledovanie teploty	60 stupňová automatická ochrana vnútornej napájacej trubice
EMI/EMC	Silná-schopnosť proti rušeniu
Vstupný zdroj plynu	Vzduch stlačený plyn 7-8 BAT (kg/cm2)
Maximálny pracovný tlak	6 kg/cm2
Minimálny pracovný tlak	0,3 kg/cm2
Spoj prívodu vzduchu	Rýchly spoj 8mm
Priemer valca	63 mm
Zdvih valca	20 mm
