800W ultrazvuková zváračka

Model: TOB-X800W
Tento TOB-X800Wleder je 800W ultrazvukový zvárací stroj na zváranie pásikov batérie. Dá sa použiť v príručnej skrinke. Na zváranie čistého hliníkového pásu 0,10 mm plus čistej hliníkovej fólie 0.012-0,018 mm (v rámci 20 vrstiev). Na zváranie pásika z čistého niklu 0,10 mm plus medenej fólie 0.012-0 0,018 mm (v rámci 20 vrstiev).

Zaslať požiadavku

Chat teraz

Predstavenie výrobku

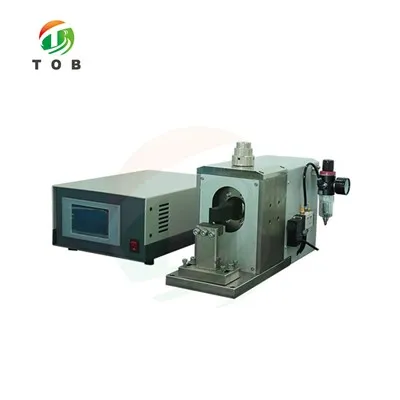

Ultrazvukový zvárací stroj TOB-X800W (možno použiť v schránke na rukavice)

Použitie v príručnej skrinke musí prejsť špeciálnymi nastaveniami, inak hrozí bezpečnostné riziko.

Video o produkte

Špecifikácia

Veľkosť zariadenia
1. Veľkosť vysokovýkonného generátora bodovej zváračky (DxŠxV): 480 mm x 365 mm x 202 mm

2. Veľkosť hlavy bodovej zváračky (najvyššia: DxŠxV): 420 mm x 180 mm x 290 mm

2. Všetky meracie prístroje na zariadení používajú metrické jednotky

Požiadavky na napájanie zariadenia

Napätie: 110V ±10 percent, zdroj plynu: tlak 0,4~0,6MPa, vlhkosť menej ako 48 percent, teplota nie vyššia ako 45 stupňov

Zloženie štruktúry zariadenia

1. Stroj na bodové zváranie kovov sa skladá hlavne z ultrazvukového generátora, prevodníka, horného a spodného zvukového pólu, pneumatických častí, rámu atď.

2. Režim okruhu vyberá režim vysokého výkonu s plným mostom so stabilným výkonom a silným výstupom.

3. Materiál horného a spodného zvukového pólu je vyrobený z nového zliatinového materiálu s dobrou odolnosťou proti opotrebovaniu.

Použiteľné požiadavky na celý stroj

1. Všetky komponenty sú kovovej konštrukcie
2. Pre pohodlie údržby a dopravy stroja sú rozdelené štruktúry
3. Pracovný pohon zariadenia je pneumatický
4. Napájanie zariadenia je jednofázové napájanie

Náklady na vybavenie

1. Horný a dolný zvukový stĺp je časť podliehajúca skaze, ultrazvukové vyžarovanie je bežne zaručené na tri mesiace. Dá sa opraviť, vo všeobecnosti sa opravuje 3-4-krát ako šrot.

2. Nožný spínač treba vymeniť 1,5 milióna krát

3. Relé 1,5 milióna krát vymeniť

Bezpečnostné opatrenia

Zariadenie je v súlade s podnikovým továrenským štandardom. Opatrenia pri používaní: Pri nestabilite zvárania zariadenia je prísne zakázané ho naďalej používať, inak je zodpovedný za svoje vlastné; horná a dolná hladina hluku patrí k opotrebovaným dielom, pravidelne kontrolujte opotrebovanie vzoru, napríklad vážne opotrebovanie je potrebné včas vymeniť.

Popis zariadenia a zodpovedajúceho procesu zvárania:

Model vybavenia

Proces zvárania

TOB-X800W

(Výkon: 800W Frekvencia: 40KHZ)

Proces I : na zváranie čistého hliníkového pásu {{0}} 0,10 mm plus čistá hliníková fólia 0.012-0,018 mm (v rámci 20 vrstiev)

Plocha zvárania 4*4mm

Welding head

Zoznam hlavných konfigurácií zariadenia

Časť	Zoznam	Modely a špecifikácie	MNOŽSTVO	Záručná doba
Časť hlavy stroja	Pneumatické súpravy, ako sú valce a solenoidové ventily	Špeciálne	1 sada	1 rok
	Pevný rám hlavy	Neštandardný špeciál	1ks	1 rok
	Ultrazvukový menič	Zodpovedajúca frekvencia	1ks	1 rok
	Ultrazvuková tyč na zmenu amplitúdy	Zodpovedajúca frekvencia	1ks	1 rok
	Ultrazvuková horná tyč	Zodpovedajúca frekvencia	1ks	3 mesiace
	Ultrazvukový spodný akustický stĺp	Zodpovedajúca frekvencia	1 sada	3 mesiace
Časť generátora	Hlavná doska ultrazvukových obvodov	Zodpovedajúca frekvencia	1ks	1 rok
	Ultrazvuková napájacia doska	Zodpovedajúca frekvencia	1ks	1 rok
	Frekvenčný systém automatického sledovania	Zodpovedajúca frekvencia	1 sada	1 rok
	PLC regulátor	AG100-240V	1 sada	1 rok
	PLC regulátor	AG100-240V	1 sada	1 rok

Zoznam náhradných dielov

Názov náhradných dielov	MNOŽSTVO	Poznámky
Ultrazvuková horná akustická tyč	1 ks	Technické požiadavky na príslušný proces
Ultrazvukový spodný akustický stĺp	1 ks	Technické požiadavky na príslušný proces

Zoznam spotrebných dielov a nástrojov

názov	Model špecifikácie	MNOŽSTVO
Ultrazvuková horná akustická tyč	Zodpovedajúca frekvencia	1ks
Ultrazvukový spodný akustický stĺp		1ks
Audion	C2555	1 sada
Pohyblivý kľúč	38-42	1ks
Šesťhranný kľúč		1 sada
