Stroj na vytváranie a triedenie batérie 5V5A

Stroj na vytváranie a triedenie batérie 5V5A

Model zariadenia a tvarová štruktúra:

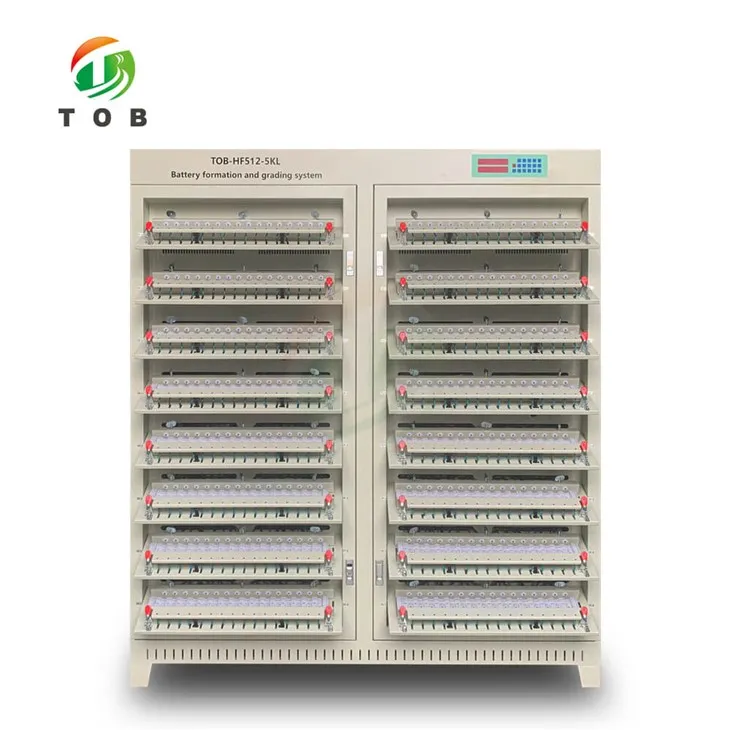

Model vybavenia:TOB-HF512-5KL

Integrovaná štruktúra zariadenia.

Referenčná veľkosť tvaru zariadenia (mm):1650 (D) × 500 (Š) × 1914 (V) (Len pre informáciu, prednosť má skutočné zariadenie)

Základné zloženie zariadenia

Zariadenie sa skladá hlavne z komunikačného rozhrania a skrinky na detekciu batérie. Skriňa na testovanie batérií sa skladá z batériovej svorky a telesa dosky na umiestnenie upínacieho prípravku, zdroja konštantného napätia s konštantným prúdom, registračného riadiaceho obvodu, vzorkovacieho obvodu, jednočipového mikropočítača a ovládacieho panela.

Hlavný výkon zariadenia
1. Každé zariadenie môže robiť konštantný prúd, nabíjanie konštantným napätím a vybíjanie konštantným prúdom pre 512 ks článku, ktorý je v rozsahu testovacieho napätia
2. Napájanie s konštantným prúdom a konštantným napätím, prepínanie konštantného prúdu na konštantné napätie bez nárazu, zvlášť vhodné pre požiadavky na nabíjanie lítium-iónových batérií.
3. Zariadenie využíva ako riadiace centrum jednočipový počítač AVR a spolupracuje s periférnym vzorkovacím obvodom, ktorý môže byť riadený horným počítačom. Po pripojení k počítaču je možné uložiť kompletnú krivku nabíjania a vybíjania všetkých kanálov, alebo ho možno oddeliť od horného počítača a ovládať pomocou ovládacieho panela. Nabíjanie konštantným napätím konštantným prúdom, test vybíjania konštantným prúdom, triedenie podľa času atď.
4. Každá batéria má svoj nezávislý zdroj konštantného prúdu a konštantného napätia a samotvoriaca sa slučka sa navzájom neovplyvňuje.
5. Na každom z batériových prípravkov je namontovaná LED dióda ako indikácia prevádzkového stavu a po ukončení vybíjania môže byť použitá na indikáciu triedenia kapacity batérie.
6. Detekcia každého napätia batérie v reálnom čase, pri nabíjaní, prvé nabíjanie konštantným prúdom, keď napätie batérie dosiahne nastavenú hodnotu, plynulo prejde na nabíjanie konštantným napätím, keď je splnená podmienka ukončenia nastaveného času alebo prúdu, nabíjanie sa skončí . Pri vybití konštantného prúdu, keď je napätie batérie nižšie ako nastavená hodnota, vybíjanie skončí a rozsvieti sa príslušný indikátor batérie.
7. S funkciou ochrany pred vypnutím môže po obnovení napájania pokračovať pôvodný pracovný postup
8. Horný počítač môže nastaviť 32 parametrov pracovného kroku a 256 cyklov. Každý horný počítač môže pripojiť 1 až 15 sád jednočipového mikropočítačového systému. (odporúčajte menej ako 10 sád)
9. Podporné softvérové ​​funkcie
1) Použite grafické prevádzkové rozhranie na zobrazenie údajov, ako je napätie, prúd, čas a kapacita každej batérie, a zobrazenie zodpovedajúceho pracovného stavu a abnormálnych podmienok v rôznych farbách.
2) 3) Dátové body je možné zaznamenať podľa meniacich sa podmienok napätia, prúdu a času, aby sa vytvorili úplné údaje krivky nabíjania a vybíjania a časový interval údajových bodov krivky je menší alebo rovný 10 sekundám.
3) Dátové body možno zaznamenať podľa meniacich sa podmienok napätia, prúdu a času, aby sa vytvorili úplné údaje krivky nabíjania a vybíjania, pričom časový interval údajových bodov krivky je menší alebo rovný 10 sekundám.
4) Funkcia triedenia batérií za rôznych podmienok (kapacita, čas, napätie naprázdno, vybíjacia platforma atď.)
5) Automatický výpočet pomeru nabíjania konštantného prúdu, straty kapacity, účinnosti vybíjania, priemerného napätia, stredného napätia atď.;
6) Nastavenie oprávnenia operátora, hierarchické ovládanie
7) Môže zobraziť krivku nabíjania a vybíjania, diagram cyklu;


Hlavný technický parameter
