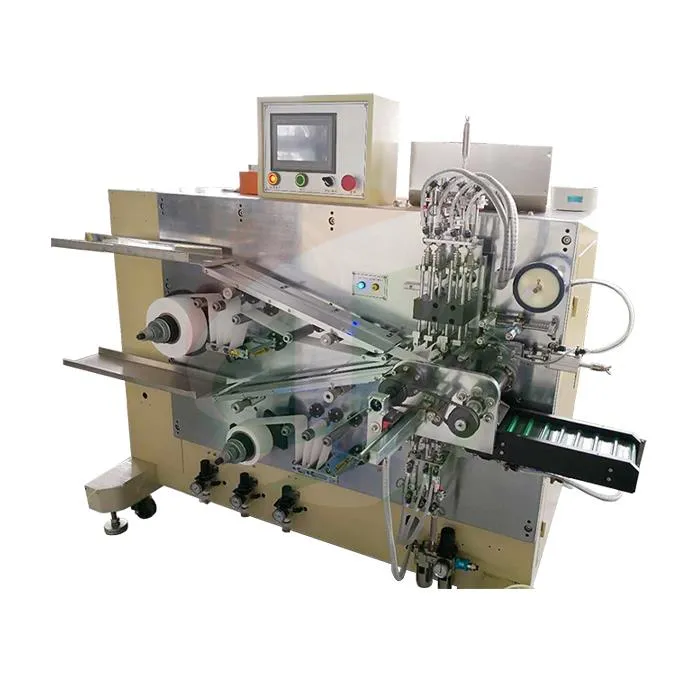

Navíjací stroj pre cylindrickú bunku



Navíjací stroj pre cylindrickú bunku





1 Batériový navíjací stroj je poloautomatický navíjací stroj používaný na presné navíjanie lítiových valcových batérií pre výrobnú linku.

2 Stroj na navíjanie batérie môže byť vhodný pre iný model batérie výmenou čepele navíjania, výmena je jednoduchá.

Výhody:

1 Prijmite štruktúru s jednou ihlou, typ pohybu na dosiahnutie kvapkovej ihly a ihly súčasne, jednoduchšie podávanie elektródy, zníženie elektródy.

2 Umelá napájacia elektróda, automatické navíjanie, automatická výmena ihly, automatické ukončenie lepiacej pásky a automatické zaslepovanie.

3 Prijmite vstavaný ovládač na realizáciu riadenia napätia vinutia batérie, pomocou MATLAB analyzujte priemer separátora batérie a výmenu jadra valca, aby ste vytvorili proces riadenia navíjania čo najlepšieho prispôsobenia krivky.

4 So systémom odstraňovania prachu z elektród



Materiály	Dĺžka (mm)	Šírka (mm)	hrúbka (um)	Maximálny vonkajší priemer (mm)	Vnútorný priemer (mm)
Katódová elektróda	200-1300	28-58	100-200	-------	-------
Anódová elektróda	200-1300	28-58	100-200	-------	-------
Oddeľovač	V rolke	30-60	16-45	250	76.2
Ukončovacia páska	V rolke	8-15	10-35	150	76.2



Model		TOB-YH-SW-C
Technologický parameter	Šírka navíjacej ihly	∮3,5 mm, je možné prispôsobiť
	Šírka oddeľovača	30-60 mm
	Šírka elektródy	28-58 mm
	Dĺžka elektródy	200-1300 mm
	Šírka ukončovacej pásky	8-15 mm
	Kapacita	10-15ppm, podľa dĺžky elektródy a obsluhy
Napätie	AC220V,1,5KVA,50HZ
Stlačený vzduch	0.4-0.6 MPa
Hmotnosť	Asi 800 kg
Rozmer (D*Š*V)	1660*1300*1570mm
