Tester kapacity Li-Ion batérie



512-kanálový lítium-iónový valcový tester kapacity batérie









1. Opíšte stroj

TOB-512-2L Zariadenie sa skladá hlavne z komunikačného rozhrania a skrinky na detekciu batérie. Skriňa na testovanie batérií sa skladá z batériovej svorky a telesa dosky na umiestnenie upínadla, zdroja konštantného napätia s konštantným prúdom, registračného riadiaceho obvodu, vzorkovacieho obvodu, jednočipového mikropočítača a ovládacieho panela.

2.Hlavná vlastnosť

1) Každé zariadenie môže vykonávať konštantný prúd, nabíjanie konštantným napätím a vybíjanie konštantným prúdom pre 512 ks článku, ktorý je v rozsahu napätia.

2) Napájanie s konštantným prúdom a konštantným napätím, prepínanie konštantného prúdu na konštantné napätie bez nárazu, zvlášť vhodné pre požiadavky na nabíjanie lítium-iónových batérií

3) Zariadenie využíva jednočipový počítač AVR ako riadiace centrum a spolupracuje s periférnym vzorkovacím obvodom, ktorý môže byť ovládaný horným počítačom. Po pripojení k počítaču je možné uložiť kompletnú krivku nabíjania a vybíjania všetkých kanálov, alebo ho možno oddeliť od horného počítača a ovládať pomocou ovládacieho panela. Nabíjanie konštantným napätím konštantným prúdom, test vybíjania konštantným prúdom, triedenie podľa času atď.

4) Každá batéria má svoj vlastný nezávislý zdroj konštantného prúdu a konštantného napätia a samotvorná slučka sa navzájom neovplyvňuje.

5) Na každom z držiakov batérie je namontovaná LED dióda, ktorá zobrazuje prevádzkový stav a po dokončení vybíjania ju možno použiť na indikáciu triedenia kapacity batérie.

6) Detekcia každého napätia batérie v reálnom čase, pri nabíjaní, prvé nabíjanie konštantným prúdom, keď napätie batérie dosiahne nastavenú hodnotu, plynulo prejde na nabíjanie konštantným napätím, keď je splnená podmienka ukončenia nastaveného času alebo prúdu, nabíjanie sa skončí . Pri vybití konštantného prúdu, keď je napätie batérie nižšie ako nastavená hodnota, vybíjanie skončí a rozsvieti sa príslušný indikátor batérie.

7) S funkciou ochrany pred vypnutím môže pôvodný pracovný postup pokračovať aj po obnovení napájania

8)Horný počítač môže nastaviť 32 parametrov pracovného kroku a 256 cyklov. Každý horný počítač môže pripojiť 1 až 15 sád jednočipového mikropočítačového systému. (odporúčajte menej ako 10 sád)

9)Podporné softvérové ​​funkcie

(1)Použite grafické prevádzkové rozhranie na zobrazenie údajov, ako je napätie, prúd, čas a kapacita každej batérie, a zobrazenie zodpovedajúceho pracovného stavu a abnormálnych podmienok v rôznych farbách.

(2) Ľubovoľne segmentovaná indikácia kapacity batérie (až 100 segmentov)

(3) Dátové body sa môžu zaznamenávať podľa meniacich sa podmienok napätia, prúdu a času, aby sa vytvorili úplné údaje krivky nabíjania a vybíjania, pričom časový interval údajových bodov krivky je menší alebo rovný 10 sekundám.

(4) Funkcia triedenia batérií za rôznych podmienok (kapacita, čas, otvorené).

napätie obvodu, vybíjacia platforma atď.)

(5) Automatický výpočet pomeru nabíjania konštantným prúdom, straty kapacity, účinnosti vybíjania, priemerného napätia, stredného napätia atď.

(6) Nastavenie oprávnení operátora, hierarchická prevádzka

(7) Môže zobraziť krivku nabíjania a vybíjania, diagram cyklu



2. Technický parameter

Model	TOB-512-2L
Kanál č.	512
Metóda riadenia pracovného toku	Ovládanie celej kabíny
Nabíjací model	Konštantné napätie, konštantný prúd
Stav prerušenia nabíjania	Napätie, prúd, čas, kapacita
Režim vybíjania	Konštantný prúd
Stav prerušenia vybíjania	Napätie, čas, kapacita
Cyklus kontroly odberu vzoriek	Menšie alebo rovné 10 s
Rozsah merania napätia	0~5 V, Rozlíšenie 1 mV
Rozsah napätia batérie	Nabíjanie:{0}}~4,5V, vybitie:4,5~2,5V
Konštantný rozsah napätia	3~4.5V
Presnosť napätia	±（0.05%RD+0.1%FS）
Aktuálny rozsah	Nabitie:{{0}}.01-2A,Vybitie:0.01-2A,Rozlíšenie:1mA
Aktuálna presnosť	±（0.1%RD+0.1%FS）
Časový rozsah	Akékoľvek nastavenie v rámci 0~30 000 minút, časová jednotka je min
Presnosť času	Menšie alebo rovné ±{{0}}.1%0
Typ svorky	Štvorvodičový spôsob upínania
Rozsah nastavenia svoriek	10 mm-90 mm
Podpora typu batérie	Cylindrická bunka
Zdroj napätia	3 fázový 4 vodič, AC380V±5%, 50HZ, Spotreba energie 15KW
spôsob komunikácie	RS485, prenosová rýchlosť 57600

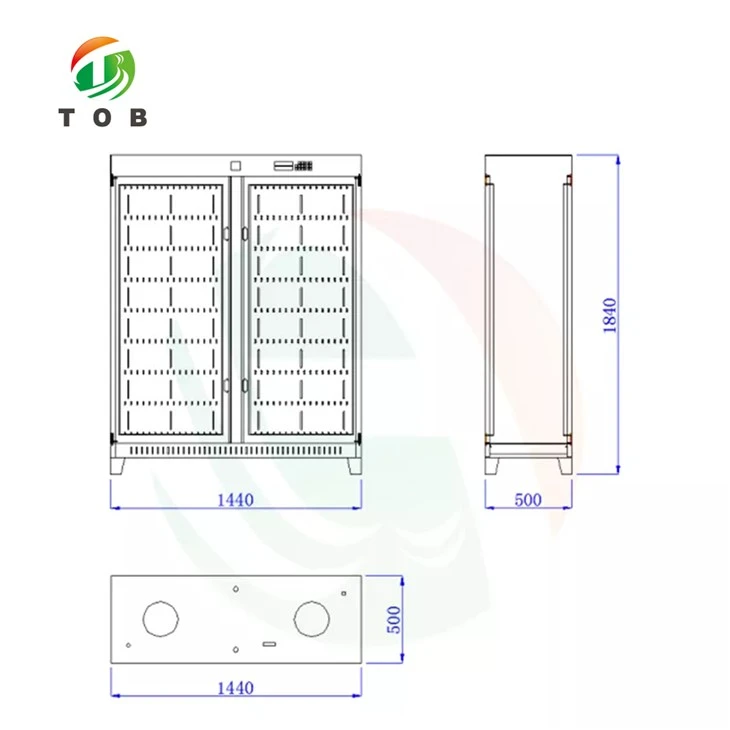

Veľkosť stroja	1440 mm (dĺžka) × 500 mm (šírka) × 1840 mm (výška)
Pracovné prostredie	Teplota:0-40 stupeň , súvisiaca teplota Menšia alebo rovná 85 %
Prevádzkový prúd pri plnom zaťažení	Fázová linka do 15A, nulová linka do 3A
Štartovací prúd zariadenia	Moment zatvorenia vzduchového spínača asi 60A
N.W	Asi 300 kg
Hlavný systém konfiguračné požiadavky	Minimálna konfigurácia počítačového systému: CPU nad P4, pamäť nad 2G, priestor na pevnom disku nad 200G, EGA/VGA farebný displej, jeden CD-ROM, jedna myš, MicrosoftTM Windows XP a vyššie, jeden voľný sériový komunikačný port RS232, podpora Windows Tlačiareň . Počítačový systém je samostatný užívateľom a počet mikropočítačových systémov sa určuje podľa skutočných potrieb.
