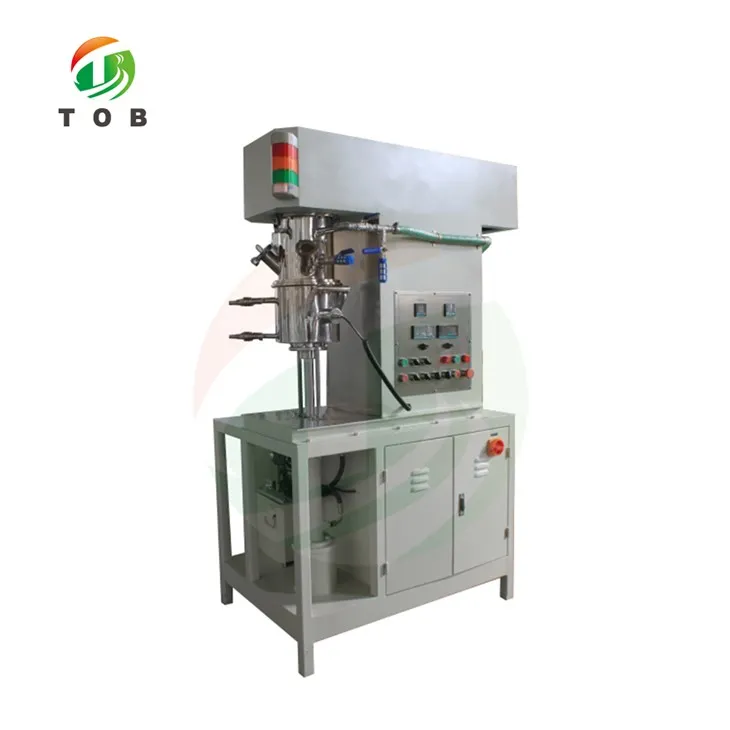

Vákuový planetárny mixér

Dolné BArrel Parts

Navrhnite celkový objem

3.8L

Efektívny objem

1.2L-2L

Vnútorný priemer nádoby

180 mm

Vnútorná hĺbka nádoby

150 mm

Materiál nádoby

²Kontakt s materiálom 304

Temperovacia forma bundy

Jednovrstvový plášť steny suda na chladenie alebo ohrev; jednovrstvový plášť na dne hlavne na chladenie alebo ohrev

Temperovací port bundy

G3/8", s rýchlootvorenou spojkou, odolnosť proti tlaku plášťa Menšia alebo rovná 0.4MPa

Temperačný obehový systém plášťa

²pripravené zákazníkom,

vstupná teplota plášťa 8 °C alebo menej, prietok chladiacej vody > 1,5 l/min

Forma vypúšťacích materiálov

Žiadny vypúšťací ventil na dne suda

Návrhová teplota prostredia

²-10-+120 stupeň

Režim pohybu

č

Miešacie diely

Pracovná frekvencia

5-50 Hz

Miešací výkon

²0,75 kW

Rýchlosť miešacej lopatky

²8-76ot./min

Rýchlosť otáčania planétovej skrinky

5-52ot./min

Priemer miešacej čepele

94 mm

Model miešacej čepele

Variabilný typ špirálového zákrutu, 90 stupňová špirála

Materiál miešacej čepele

Nerezová oceľ ²304

Rýchlosť linky miešania

²0.03-0.37m/s

Číslo miešacej lopatky

2ks

vzdialenosť pádla

6±1 mm

Vzdialenosť medzi stenou pádla a suda

3+1 mm

Vzdialenosť dna vedra a pádla

2-3 mm

Dispergačné časti

Pracovná frekvencia

²5-50 Hz

Disperzná sila

² 1,1 kW

Rýchlosť otáčania disperzie

450-4450ot./min

Priemer disperznej dosky

² 60 mm

Disperzný model

²Zúbkované

Materiál disperznej dosky

Nerezová oceľ ²304

Rýchlosť rozptylovej linky

²1.3-13m/s

Disperzné číslo

1ks

Číslo disperzného hriadeľa

1ks

Poškriabajte časti steny

² Materiál nástennej konzoly proti poškriabaniu: nehrdzavejúca oceľ 304

² Materiál steny proti poškriabaniu: PTFE

² Rýchlosť otáčania steny proti poškriabaniu: V súlade s rýchlosťou otáčania planétovej skrinky

² Odnímateľné alebo nie: Odnímateľné prevedenie (oškrabanie steny sa musí odstrániť vysoko viskóznym procesom)

Základ a LiftingČasti

² Materiály dielov: Vysoko pevná konštrukčná uhlíková oceľ

² Spôsob zdvíhania: Hydraulický zdvih

² Zdvíhacie vedenie: Vodiaca tyč

² Trasa zdvihu: Menšia alebo rovná 225 mm

Horné BArrel Parts

² Materiál horného valca: nehrdzavejúca oceľ 304

² Prívod prášku + kvapaliny: DN40 a násypka 1ks

² Zrkadlový port: DN40 zrkadlo z tvrdeného skla 1ks

² Bodové svetlo: zrkadlo z tvrdeného skla DN40

² Vysávanie + odvzdušňovanie: vnútorný drôt G1/2" 1ks

² Výfukový port: Zdieľaný s vákuovým portom

² Port digitálneho vákuového manometra: rozhranie vnútorného drôtu s metrickým zubom M14 × 1,5

Kontrolný systém

² Elektrická skriňa: Používa sa na umiestnenie nízkonapäťových elektrických zariadení, ako sú invertory

² Manuálny ovládací panel: Používa sa na umiestnenie tlačidiel, gombíkov atď.

² Napájanie: AC 3×380V±5﹪,50Hz

² Režim ovládania: elektronické ovládanie

² Regulácia výkonu a režim nastavenia rýchlosti: Spustenie a ovládanie meniča

² Režim chladenia: chladenie vetrom

² Prevádzkový režim: Horný panel elektrickej skrinky ovláda príslušné tlačidlo + gombík

² Digitálny ukazovateľ teploty: teplota materiálu

² Tlačidlo núdzového zastavenia: 1 ks

² Alarmový systém: Alarm nadmernej teploty, vypnutie alarmu prehriatia, vypnutie alarmu

² Zobrazenie rýchlosti: Dotyková obrazovka zobrazuje rýchlosť

Návod na napájanie: 1ks

Bezpečnosť ChainSsystém

² Núdzové zastavenie: Stlačte tlačidlo núdzového zastavenia, zariadenie sa okamžite zastaví a nebude možné vykonať žiadnu operáciu

² Spustite miešanie pri nízkej rýchlosti: môže zdvihnúť sud a súčasne sa otáčať

² Vysokorýchlostný rozptyl: hlaveň na mieste pred otáčaním

² Bezpečné uzamknutie v prevádzke: Keď je stroj v prevádzke, miešací valec nemožno spustiť, nemožno otvoriť miešací valec.

² Zabráňte spätnému toku vákuovej trubice: špeciálny dizajn vákuovej vyrovnávacej nádrže môže účinne zabrániť tomu, aby sa olej vákuového čerpadla vrátil späť do javu miešacieho bubna

² Chyba zastavenia chodu: Invertor prichádza s preťažením, nadprúdom, prepätím, únikom, nedostatkom rovnakej ochrany

² Zdvihnutie suda na miešanie: sud na miešanie na mieste, aby sa zdvihol

² Miešací valec sa nevrátil na normálny tlak, nie je možné spadnúť.

² Po zmiešaní sa valec zdvihne na miesto a vysokorýchlostná disperzia sa môže začať.

² Potom, čo sa miešací valec zdvihne na svoje miesto, s uzamykacím ochranným systémom, aby sa zabránilo abnormálnemu pádu, keď sa miešací valec zdvihne do vysokej polohy.

² Stupeň suchého miešania, zatiaľ čo sud stúpa, musí sa súčasne otáčať miešacia lopatka.

Iný popis

² Teplotná sonda: Pt100

² Meranie teploty: Meracia hlava na meranie teploty steny vedra na zistenie teploty materiálu

² Ložiská častí prevodovky: Vysokorýchlostné komponenty pre dovážané ložiská, nízkorýchlostné komponenty pre domáce ložiská

² Olejové tesnenie: Domáce značky, O-krúžok pre statické tesnenie, dynamické tesnenie pomocou mechanických tesnení alebo skeletového olejového tesnenia

² Mazivo: Domáce značky

² Mazivá na mechanické tesnenia: Dovážaná značka

² Ventil: Domáce značky

² Požiadavka na množstvo vákuového dizajnu: vákuový systém pripravený vlastným zákazníkom, objem výfukového vzduchu 2L/S（2X-2）

² Zádrž vákua:{0}}.098 MPa, udržiavanie tlaku 24 hodín

² Celkový výkon hostiteľa:＞3kw

² Celková hmotnosť: približne 550 kg

² Rozmery: D 1000 mm × Š 700 mm × V 1835 mm

² Farba vzhľadu: sivobiela

² Uzemnenie: 900 kg/㎡
