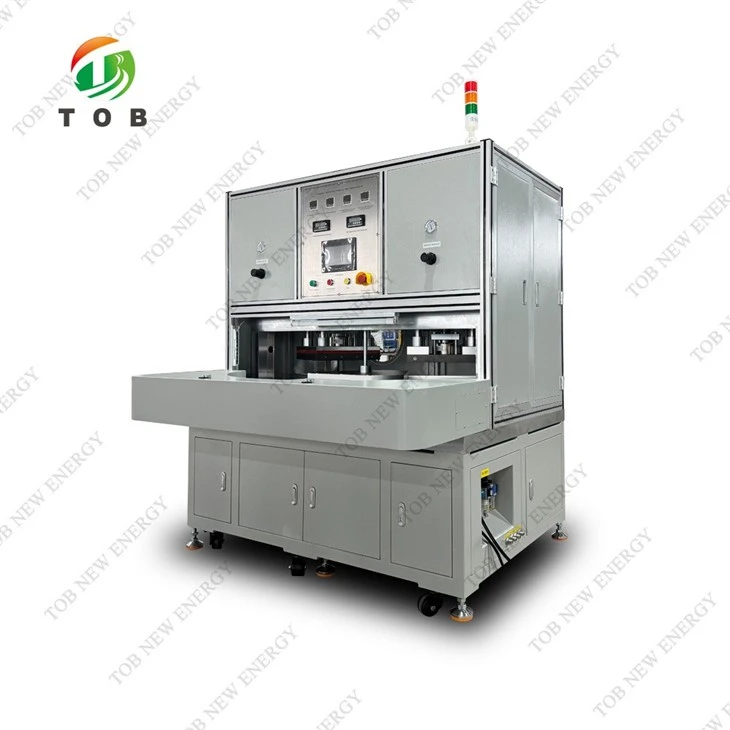

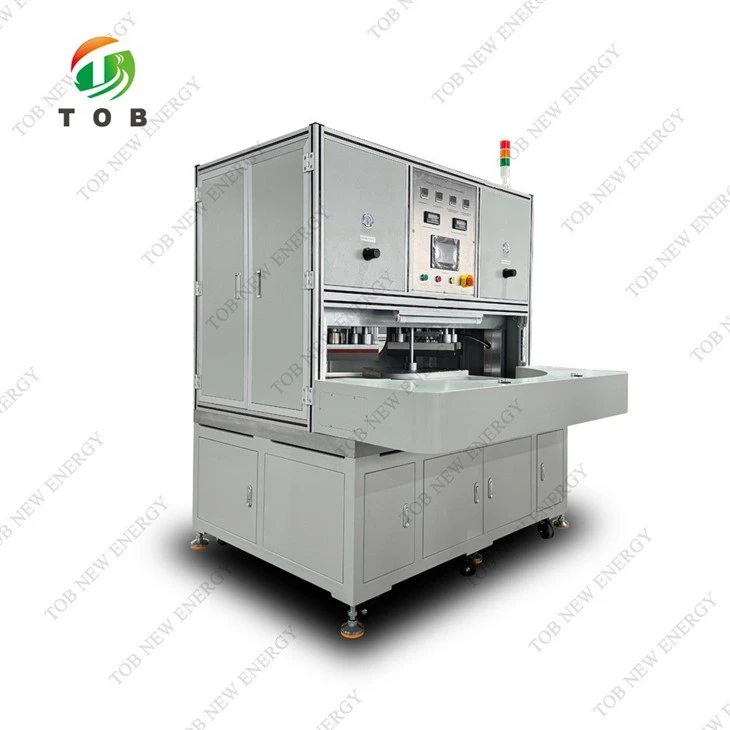

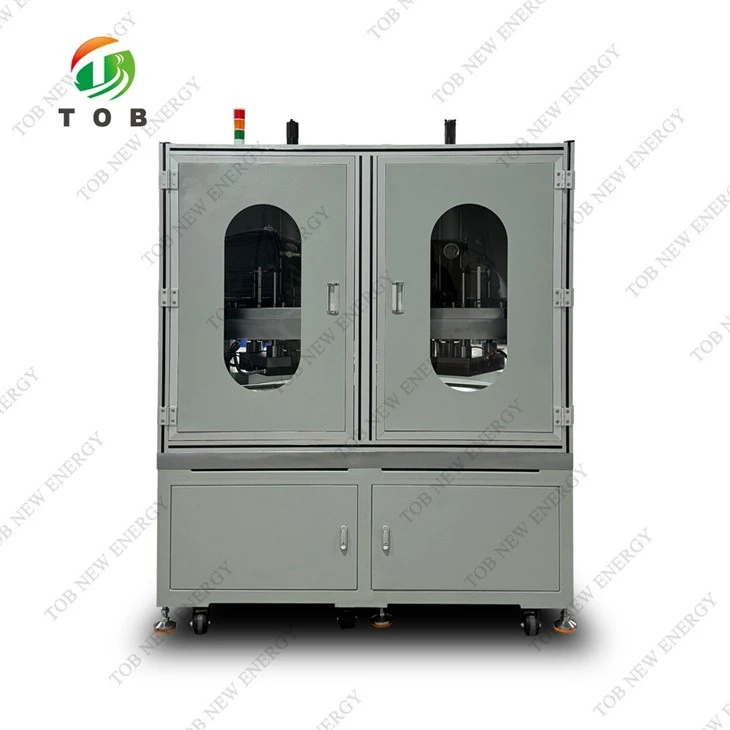

Vrecká bunka Horúca a studená tlač





Prehľad zariadenia

Tento TOB-HCP -350 batériové bunky horúce a studené bunkové tlačové strojy sú vhodné na výrobný proces lisovania horúceho a za studena stlačenia tvarovania lítium-iónových vreckových buniek. Vydávajú sa motorovým motorom CAM, tromi polohovými rotačnými stolami dosahuje prietokovú operáciu vypúšťania, tlačového stlačenia za studena (indoorová teplota) a prijímajúcimi materiálmi. Výroba a spracovanie špičkových výrobkov, ktoré spĺňajú vysoké požiadavky na presnosť rovinnosti a paralelizmus týchto dvoch rovín v smere hrúbky batériovej bunky. Účinnosť výroby zariadenia je vysoká, prevádzka je jednoduchá a pohodlná a je bezpečná a spoľahlivá.



Technologický proces:

Zapnite napájanie, svetlo indikátora výkonu je zapnuté, nastaví lištový tlak a teplotu a šablóna sa rýchlo zahrieva na nastavenú teplotu; Ručne umiestnite batériu, stlačte tlačidlo Štart oboma rukami a gramofón sa automaticky zvýši. Motor Cam Splitter poháňa otočky, aby otočil 120 stupňov, aby rýchlo odoslal bunky batérie do pracovnej polohy lisovania za horúca, a gramofón automaticky zostúpi; Mechanizmus tlačenia za horúca automaticky stlačí a keď tlak dosiahne hodnotu tlaku nastaveného, ​​spustí sa časovač stlače HOT. Po dosiahnutí nastaveného času je proces tlačového tlačidla dokončený. Zároveň sa bunky batérií odosielajú na za studenú stlačiacu a tvarovú stanicu na spracovanie; Po dokončení sa bunky batérie odosielajú na skladovaciu stanicu a ručne sa odstránia; Dokončil kompletný akčný cyklus lisovania za horúca a stlačenia za studena stlačenia jednej bunky batérie. Pri výrobe a spracovaní viacerých batériových buniek sa stlačené bunky vyberú a potom sa umiestni iná bunka. Týmto spôsobom fungujú chladné a horúce tlačové stanice súčasne, čo výrazne zlepšuje efektívnosť výroby a znižuje výrobné náklady.



Parametre konfigurácie a inštalácie napájania

1. Konfigurácia napájacieho zdroja: 220 V\/50 Hz; Sila: 7,5 kW

2. Komprimovaný vzduch: väčší alebo rovný 0. 8mpa, 15l\/min

3. Hmotnosť zariadenia: asi 1. 0 T. Požiadavka na inštaláciu zariadenia

4. Veľkosť zariadenia: l x w x h ≈ 1500 x 1400 x 1600 mm

5. Transparentný materiál PP: poskytovaný zákazníkom



Parametre technického výkonu

1. Prispôsobiteľné špecifikácie produktu: L × W × H: (10-350) × (5-250) × Insence (2-15)

2. Výrobná kapacita: 300-600 ea (v závislosti od veľkosti produktu)

3. Presnosť splitter: ± 0. 05-0. 1 mm

4. Uplatniteľná hrúbka bunky: 0-15 mm

5. Tlak valca s dvojitým silovým valcom: Maximálny výstup je asi 5T (Sentuo Double Force Carlinder Std -160-80-1-3-30)

6. Tlak šablóny: Tlak hornej šablóny je možné upraviť 5T

7. Čas držania: 0-999 sekundy nastaviteľné

8

9

1 0. Paralelizmus horných a dolných šablón: ± 0,025 mm. Môže sa použiť trojitý karbonový kopírovací papier. Dojem by mal byť dokonca pod stanovením tlaku 1T a teplotou použitia.

11. Špecifikácie hornej a dolnej šablóny: 350x350 mm



Charakteristiky vybavenia Popis

1. Tri implementácia otočného stojace

2. Automatické konštrukcie nastavenia na stlačenie horúčavy s nastaviteľným tlakom.

3. Automatický návrhy nastavenia plochého tlaku na studena s nastaviteľným tlakom.

4. Zariadenie prijíma z Taiwanu valce s dvoma silami s vysokou presnosťou a tlak hornej šablóny sa dá upraviť do 5 000 kg, čím sa zabezpečí stabilný tlakový výstup.

5. Oblasť použitá pre každú pracovnú stanicu zariadenia je 350 mm*350 mm.

6. Šablóny studeného a horúceho lisu sú vyrobené z bežnej uhlíkovej ocele a povrch je ošetrený tvrdým pokovovaním chrómu.

7. Zariadenie prijme otočné príslušenstvo, ktoré sa pohybuje nahor a nadol, a programovateľný Controller PLC realizuje automatické ovládanie. Dotyková obrazovka má dialóg s ľudským strojom, vďaka čomu je prevádzka a nastavenie pohodlná. Na jeho použitie je potrebná iba jedna osoba.

8. Vykurovacia trubica prijíma 300 wattov; Pracovný rozsah pracovnej teploty na tlačenú teplotu maximálne 250 stupňov ± 3 stupňa; Dĺžka: 310 mm

9. Všetky mechanické časti a príslušenstvo sú ošetrené povrchom.

10. Vybavené fluorescenčnými žiarovkami pre ľahkú kontrolu kvality produktu a čistenie a údržbu šablón počas prevádzky.

11. Začiatok s dvojitým tlačidlom sa používa na ochranu osobnej bezpečnosti.



Mechanická časť:

1. Štruktúra plošiny stojana: Základná doska a krycia doska, Pevnosť farby na laku zosilnenú verziu, hlavný rámec na pečenie štvorcových klieští.

2. Mechanizmus naliehavého na horúce: so šablónou vodiacej stĺpca so štyrmi stĺpcami je teplota horných a dolných zahrievaných šablón nezávisle regulovaná a posilňovač plynového kvapaliny poháňa hornú šablónu, aby vyvíjal tlak, s vizuálnym displejom na tlakovom rozchode.

3. Mechanizmus lisovania za studena: Vybavený šablónou so štyrmi stĺpcami, šablónami hornej a dolnej vody a posilňovacím valcom na plyn-kvapalinu na pohon hornej šablóny na vyvíjanie tlaku, pričom vizuálne sa zobrazí skutočný tlakomer.

4. Mechanizmus rotačnej tabuľky: Splitter CAM poháňa rotačnú tabuľku s tromi stanicami pre prenos a prevádzku, s fotoelektrickým indukčným umiestnením.



Elektrické a štandardné komponenty:

1. Programovateľný ovládač PLC: Panasonic

2. Rozhranie ľudského stroja: Weinview

3. Elektrické riadiace zariadenia: omron\/apt\/chint

4. Regulátor teploty: OMRON

5. Relé tuhého stavu: OMRON\/Yangming 25a * 4

6. Termočlánok: 8- jadro teflónový drôt

7. Valec: Airtac

8. Power valc: Taiwan Sentuo

9. Splitter: Čína

10. Senzor tlaku: Zhongnuo

11. Bezpečnostné svetlo opona: Panasonic

Poznámka:

Ak vyššie uvedené komponenty značky vyradia zásoby, namiesto toho sa zmeníme s rovnakými triedami bez informácií pre zákazníka, čím nemáme vplyv na dodací čas. Dúfam, že porozumenie!



Konfigurácia a štandardy všeobecného zariadenia

1. Farba vzhľadu vybavenia: Zákazník poskytuje farebnú paletu.

2. Hluk zariadenia menší alebo rovný 60 dB

3. Zariadenie spĺňa vnútroštátne bezpečnostné normy pre mechanické a elektrické vybavenie a neexistujú žiadne zjavné alebo potenciálne riziká bezpečnosti dizajnu.

4. Pripojené sú čínske prevádzkové príručky a príručky na údržbu zariadení

5. Náhodne dodajte diagram elektrického riadenia, pneumatický riadiaci diagram a zakúpte príručku komponentu stroja.

6. Uveďte zoznam a kresby každého komponentu na výmenu.

7. Uveďte zoznam zraniteľných častí, vrátane mena, množstva jednotlivých jednotiek, špecifikácií alebo výkresov, značky, odhadovanej životnosti služieb a ďalších informácií.
