Vysoko vákuová automatická sušiaca rúra

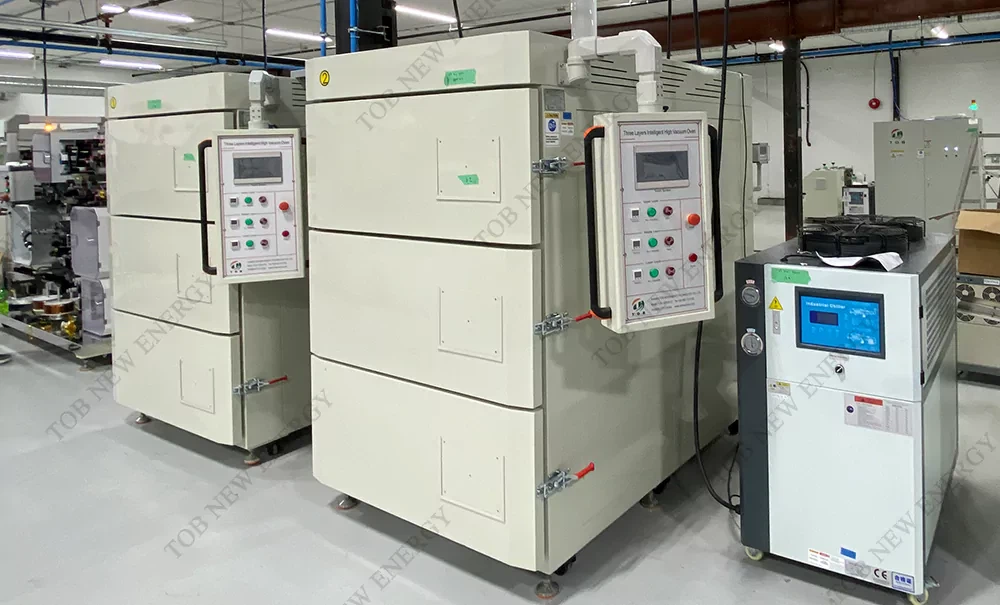

Vysokovákuová trojvrstvová automatická sušiaca pec pre lítium-iónové batérie





Táto vysokovákuová sušiaca pec TOB-GZK03-D1 sa používa na sušenie článkov lítium-iónových batérií a materiálov elektród.

V porovnaní s bežnou rúrou má výhody stabilného výkonu, vysokého vákua, krátkeho času pečenia, dobrého odvodňovacieho a sušiaceho účinku, dobrého udržania tlaku atď. Kombinuje sa so špeciálnou vysokovákuovou jednotkou a chladiacim systémom, čím vytvára nezávislú pečiacu jednotku, ktorý nahrádza klasickú rúru.



Pracovný princíp

Každý stroj môže pracovať v nepretržitom cykle; Základný proces: Otvorte dvierka a vložte článok alebo elektródu do pece a potom nastavte čas ohrevu, čas vákua a čas dusíka. Systém automaticky dokončí vykurovanie a pravidelné vetranie podľa nastavených časových parametrov na dokončenie procesu sušenia.



Funkcia produktu

Dizajn s vysokým vákuom	Vnútorná dutina je vyrobená štandardným procesom zvárania tlakovej nádoby, s vysokou retenciou vákua, dlhou životnosťou a bez deformácií
Stabilná rovnomernosť teploty	Rovnomernosť pri konštantnej teplote je ± 2 stupne
Rozumný dizajn priestoru	Veľkosť vnútornej dutiny môže byť navrhnutá podľa veľkosti batérie zákazníka, aby sa zlepšila efektívnosť využitia priestoru
Presnosť regulácie teploty	Regulácia teploty pomocou tyristorového režimu SSR plus PID, malá tepelná zotrvačnosť, dobrý efekt regulácie teploty
Režim vykurovania	Horúci vzduch sa používa na cirkuláciu vonku a vo vnútri dutiny, aby bola teplota vo vnútri a mimo dutiny pece konzistentná, a potom prostredníctvom tepelného žiarenia a prenosu tepla, aby sa zabezpečila rovnomernosť teploty dutiny. Pri ochladzovaní je vykurovacia trubica uzavretá, teplo vo vnútri je odvádzané cirkuláciou vetra a rýchlosť chladenia je zrýchlená
Šesť bezpečnostných ochrán	Zabezpečte bezpečnosť prevádzky a spoľahlivosť produktu
Automatické ovládanie programu	Riadenie vykurovania programom PLC, vákuové čerpanie, vstrekovanie dusíka, možno prepínať manuálnu/automatickú prevádzku, automatické ohrev časovania; Stačí nastaviť čas ohrevu, čas vákua, čas dusíka, program automaticky dokončí proces pečenia a vetrania
Interiér využíva princíp dvojitého vzduchového potrubia	Táto funkcia rieši problém pomalého zahrievania batériového článku vo vysokom vákuu a problém nízkej teploty sklenených dvierok, aby sa dosiahla dobrá rovnomernosť rýchleho ohrevu.





Štruktúra rúry na pečenie

Veľkosť vnútornej dutiny	V350mm*Š850mm*H1250mm（*3 KS） （Možno prispôsobiť podľa požiadaviek zákazníka）
Celkové rozmery	V2030mm*Š1480mm (zahŕňa ovládaciu elektrickú skrinku）* H2050mm
Materiál škrupiny	Oceľový plech A3 valcovaný za studena, spracovanie vypaľovacím lakom, farba je čierna, biela a červená
Vnútorný materiál	Priemyselná doska na kreslenie drôtov z nehrdzavejúcej ocele, hrúbka: 5.0 mm
Spôsob otvorených dverí	Jednodverové
Vnútorný tesniaci krúžok	Otvorená forma odlievania O-krúžok zo silikónovej gumy, odolný voči vysokej teplote a korózii
Režim ovládania	Režim automatického ovládania PLC, ovládanie dotykovej obrazovky
Umiestnenie vákua a plnenia dusíkom a špecifikácie rozhrania	Poloha rozhrania je na zadnej strane zariadenia; Vákuové rozhranie je KF40 a rozhranie suchého vzduchu je ￠12 mm rozhranie vzduchového potrubia





Regulácia vákua a teploty

Stupeň vákua	Stupeň vákua v dutine bez zaťaženia Menší alebo rovný 10 Pa, stupeň vákua v dutine pri plnom zaťažení: 50 Pa -- 100Pa, únik vzduchu počas 24 hodín Menší alebo rovný 500 Pa
Spôsob vykurovania	Prijať vnútorný a vonkajší dvojitý cirkulačný vietor, vnútorný a vonkajší dvojitý zdroj tepla režim vykurovania prostredníctvom tepelného žiarenia, vedenia tepla, elektrického ovládania vykurovania
Vonkajšia vykurovacia konštrukcia	Cirkulačný vzduch typu U, ľavý vzduch von, pravé nasávanie vzduchu, horná a spodná strana výfuku, na dosiahnutie teplotnej konzistencie
Vnútorná vykurovacia štruktúra	Bol prijatý princíp dvojitého potrubia
Hlavné ovládanie teploty vykurovania	Presnosť ovládania teploty v rozmedzí ±0,5 stupňa
Teplota chyba vo vnútri krabice	±2 stupne （Prázdny box, stav konštantnej teploty）;±4 stupne (Plná záťaž, konštantná teplota)
Rozsah teplôt	Izbová teplota plus 10 stupňov ~ 120 stupňov
Rýchlosť nárastu teploty	Izbová teplota ~85 stupňov Menej ako 30 minút alebo sa rovná 30 minútam (atmosférický tlak, stav bez zaťaženia, čas, kým prístroj dosiahne nastavenú teplotu), čas stability teploty v peci 60 minút (prázdna); minút pri izbovej teplote ~85 stupňov Menšie alebo rovné 45 (stav plného zaťaženia, čas, za ktorý prístroj dosiahne nastavenú teplotu) Čas stability teploty v peci 80-100 minút (plné zaťaženie);
Teplota stúpa štát	Teplota v miestnosti stúpne na nastavenú hodnotu v stave krivky, po konštantnej teplote v priamočiarom stave
Spôsob chladenia	Systém studeného vzduchu je spojený s vonkajším vzduchovým kanálom a chladenie je vedené striedavo z vonkajšieho vzduchového potrubia vnútornej vložky. Vnútro je chladené striedavo vákuovým dusíkom
Doba chladenia	Menej ako alebo rovné 95 minútam (prázdny box, 100 stupňov ~55 stupňov, detekcia buniek), čas testu pri plnom zaťažení ≈100 minút (veľkosť batérie závisí od kapacity)
Povrch krabice teplota	Teplota v peci je 150 stupňov a povrch teplota je menšia alebo rovná izbovej teplote plus 15 stupňov
Každá vrstva funguje samostatne	Zahrejte, povysávajte, naplňte dusíkom



Zloženie systému

- Časť karosérie sa skladá hlavne z plechovej konštrukcie, vykurovacieho systému, cirkulačného systému výbuchu, systému riadenia softvéru atď.

- Pomocný chladiaci systém sa skladá hlavne z chladiacich výmenných ventilov, chladiacich potrubí a vysokotlakových ventilátorov na chladenie dutiny z vonkajšej strany pracovnej miestnosti;

- Prídavný chladiaci systém je spoločný pre tri komory, ktoré sú nezávisle ovládané ventilmi;

- vákuový systém, zloženie vákuového potrubia



Bezpečnostná ochrana

1. Ochrana pred prehriatím dutiny, keď prehriatie automaticky vypne napájanie;

2.Ochrana nadprúdu a skratu elektrického vykurovacieho potrubia;

3.Vnútorný obehový ventilátor nad prúdom a ochranou proti skratu;

4.Kontrolný systém ochrany proti prúdu a skratu;

5.Špeciálne dvere odolné voči výbuchu, silná odolnosť voči tlaku; A má funkciu samouvoľnenia pretlaku;

6. Keď je vnútorná dutina prebitá, zariadenie môže automaticky uzavrieť prívod dusíka a suchého plynu, aby sa ušetril plyn a znížila strata plynu;

7. Nastavte čas pre nezávislý zvukový a svetelný alarm.



Vákuový systém

Vákuový systém poskytovaný dodávateľom umožňuje súčasne otvárať až tri dutiny na vákuové čerpanie. Keď sa dosiahne stupeň vákua, ventil odbočky sa môže automaticky uzavrieť pred spustením vákuového čerpania ostatných vetiev

1. Konečné vákuum Menšie alebo rovné 10 Pa (stav bez zaťaženia), jedna komora od atmosférického tlaku po 10 Pa Menej alebo rovné 10 minút (stav bez zaťaženia)

Miera úniku vákua (chladič bez zaťaženia): zatvorte ventil po načerpaní do hraničného vákua, ponechajte ho 1 hodinu a absolútna hodnota priemerného zníženia stupňa vákua je 100 Pa Menšia alebo rovná 20 Pa; Udržujte absolútnu hodnotu poklesu vákua za 24 hodín menšiu alebo rovnú 500 Pa (20 Pa / h). Použitie viacdutinového usporiadania vákuového čerpania s jedným čerpadlom; Stupeň vákua bez limitu zaťaženia je menší alebo rovný 10 Pa, stupeň vákua je skutočná nastavená hodnota vákua podľa zmien premiestnenia čerpaného objektu: vysoký stupeň vákua je nastavený na 50-100 Pa (môže účinne odstraňovať vodu) ; Ovládanie nízkeho vákua Menšie alebo rovné -20kPa (limit pod výmenou dusíka).

2. Vákuový systém obsahuje dvojstupňové vákuové čerpadlo a vákuové potrubie. Vákuová pumpa je dodávaná samostatne alebo dodávateľom.

3. Vákuové potrubie by malo byť potvrdené podľa skutočného zmluvného výkresu a vákuový vlnovec by mal byť poskytnutý dodávateľom v krátkej vzdialenosti podľa polohy medzi vákuovou pumpou a rúrou. Ak je potrebné ďalšie vákuové potrubie, musí to byť vopred potvrdené a musí byť určená strana stavby.



Moc

- Napájanie: 380 V/ 50 Hz, 3-fázový 5-káblový systém

- Celkový výkon jedného stroja: 12 kW

- Vákuový systém: 9 kW

- Chladiaci systém: 4KW

- Hmotnosť zariadenia: približne 1650 kg



Podmienky inštalácie

Predná časť rúry nesmie byť vzdialená menej ako 1500 mm od steny a ľavá a pravá zadná strana nesmie byť menšia ako 300 mm.



Podmienky oblasti inštalácie (poskytnuté stranou A) sú nasledovné:

Napájanie: trojfázové AC 380±38V, frekvencia: 50±1Hz; Používateľ musí zabezpečiť samostatný rozvodný vypínač a je zodpovedný za pripojenie napájania mimo zariadenia.

Tlak vzduchu: tlak -0.5 MPa, ￠8 potrubie

Dusík: tlak je {{0}},1~ 0,2MPa a dusíkové potrubie je ￠12 potrubie



Spotreba elektrickej energie

Maximum Menej alebo rovné 12 kW/hod (okrem vákuovej pumpy a chladiaceho systému)

jednotný čas Menej alebo rovný 3 kW/hod (okrem vákuovej pumpy a chladiaceho systému)



Požiadavky na životné prostredie

Teplota -5~35 stupňov , vlhkosť Menej ako alebo rovnajúcej sa 40 percentám

V okolí nie je žiadny horľavý alebo výbušný plyn, kvapalina alebo pevná látka

Vyvarujte sa pečenia horľavých predmetov, horľavých plynov a výbušných látok v škatuli.
