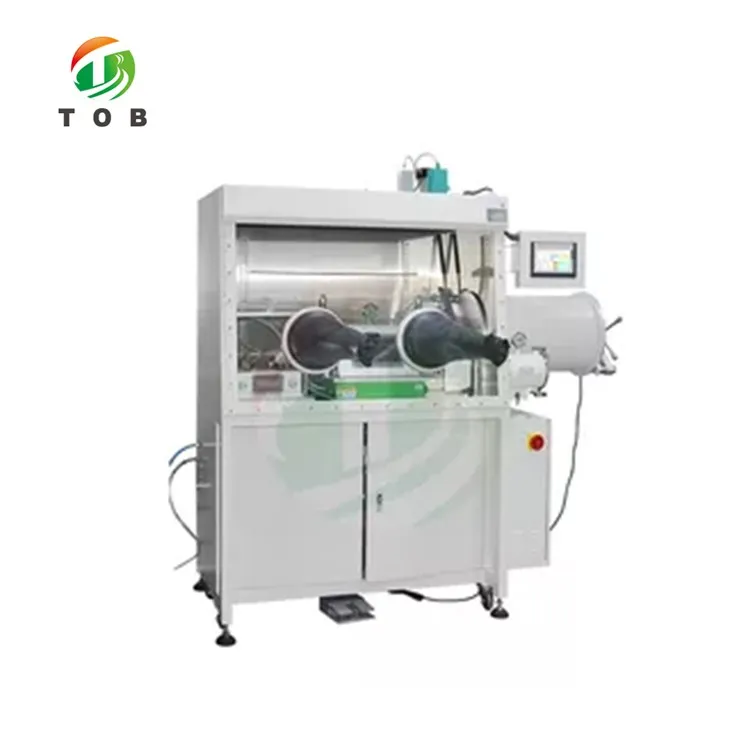

Schránka na rukavice na vákuové atmosféry

Vákuová pumpa

EDWARDS (Spojené kráľovstvo)

Cirkulačný ventilátor

DARGANG (Taiwang)

Analyzátor vody

(OEM Nemecko)

Analyzátor kyslíka

(OEM Nemecko)

Tlakový snímač

HALSTRUP-WALCHER (Nemecko)

Čistiace materiály

BASF, BAYER (Nemecko)

Rukavice z butylovej gumy

PIERCAN (USA)

Elektromagnetický ventil

BURKET (Nemecko)

Potrubné armatúry

LEGRIS (Francúzsko)

PLC a dotyková obrazovka

SIEMENS (Nemecko)

Tlakomer

WIKA (Nemecko)

Integrovaná základňa ventilu

（Prispôsobené）

Krabica na rukavice

Box

Veľkosť krabice: (D*Š*V)=1220×750×900 mm

Materiál krabičky: nehrdzavejúca oceľ 304, hrúbka 3 mm

Vnútorný povrch: úprava ťahaním nerezového drôtu

Vonkajší povrch: farba, biela

Predné okno

Výklopné okná, priehľadné tvrdené bezpečnostné sklo, hrúbka 8 mm

Porty na rukavice

Materiál je polyoxymetylén, tesnenie s O-krúžkom, samomazací výkon, ľahká údržba a dobrý tesniaci výkon

Rukavice

Butylkaučuk, priemer 8", dĺžka 32"

Filter:

0.3 mikróny, vstup a výstup plynu

Polička

Nerezová oceľ, 2 vrstvy

Osvetlenie

LED svetlá, inštalované pred každým skleneným oknom

Konektor

Pohotovostné rozhranie 3ks, DN 40 KF, Napájacie rozhranie 1ks (220V)

Väčšia tranzitná kabína

komora

Veľkosť: priemer 360mm, dĺžka 600mm

Materiál: nehrdzavejúca oceľ 304

Povrch: proces ťahania drôtu vnútorného povrchu, náter vonkajšieho povrchu (biela)

Doplnkový

Posuvný podnos: nehrdzavejúca oceľ 304

Dvere: dvojkrídlové, materiál eloxovaný hliník, hrúbka 10mm, vertikálne ovládanie, so zdvíhacím mechanizmom

Tlakomer: Analógový displej

Kontrola

Automatická prevádzka dotykovej obrazovky solenoidového ventilu

Menšia tranzitná kabína

komora

Veľkosť: priemer 150 mm, dĺžka 300 mm (100 mm dĺžka do príručnej skrinky)

Materiál: nehrdzavejúca oceľ 304

Povrch: vnútorný: proces ťahania drôtu, vonkajší: lakovanie (biela)

Doplnkový

Štandardná konfigurácia: malá kabínová vanička

Dvere: dvojité dvere, závitový zámok

Tlakomer: Analógový displej

Kontrola

Manuálne ovládanie ventilu

Cirkulačný systém čistenia plynu

Purifikačná kolóna

Funkcia: plynové utesnenie, odstránenie vody, odstránenie kyslíka

Materiál nádoby: nehrdzavejúca oceľ 304

Materiály na čistenie: medený katalyzátor: 5 kg, molekulové sito: 5 kg

Kapacita čistenia: kyslík: 60 l, voda: 2 kg

Indikátory vody a kyslíka: menej ako 1 ppm

Obehový systém

Pracovný plyn: dusík, argón

Recyklačná kapacita: integrovaný prietok ventilátora 90 m³ / h, inštalácia frekvenčnej konverzie

Regenerácia

Prevádzka: PLC automaticky riadi proces regenerácie

Regeneračný plyn: pracovný plyn zmiešaný s plynným vodíkom, (vodík 5-10 %)

Vákuová pumpa

8 m³ / h, rotačné lamelové čerpadlo, s filtrom olejovej hmly, regulácia vibrácií vzduchu

Ventily

Hlavný ventil: DN 40 KF, elektricky ovládaný rohový ventil

Riadiaci ventil: elektromagnetický integrovaný ventil (integrovaná základňa ventilu z nehrdzavejúcej ocele, jeden stĺpik pre integráciu šiestich ventilov)

Kontrolný systém

Funkcia

Vrátane autodiagnostiky, charakteristiky samoštartovania pri vypnutí, s reguláciou tlaku a adaptívnou funkciou

Automatické ovládanie, kontrola cyklu, ochrana heslom

Kontrola tlaku

Ovládacia skrinka, tlak v prechodovej komore, pracovný tlak v skrini +/- 10mbar možno ľubovoľne nastaviť, nad rámec +/- 12mbar systému automatickej ochrany

Pedál

Ovládajte tlak boxu, ľahko ovládateľný boost a Buck

Zobrazovací systém

Pomocou dotykovej obrazovky Siemens PLC, zobrazenie stavu chodu, tlaku v boxe, systémových záznamov atď

Ovládanie vákuového systému

Vákuová pumpa, môže byť spustená manuálne alebo cez PLC, prietok 8 m³/h, vákuum v prechodovej komore a udržiavanie rovnováhy tlaku v boxe, limit vákua vákuovej pumpy Menší alebo rovný 2x10-1pa

Analyzátor vody

Rozsah merania: 0 ~ 500 str./min

Široká škála aplikácií, najmä pri výrobe lítia a organických kovov a iných používateľov, vodnú sondu možno vyčistiť procesom regenerácie, aby sa obnovil pôvodný stav, možno ju znova použiť

Analyzátor kyslíka

Rozsah merania: 0 ~ 1000 str./min

Použitie snímača ZrO2, aby sa predišlo krátkej životnosti palivového článku a predišlo sa problémom, že nemôže byť vystavený vo vzduchu

Adsorbér organického rozpúšťadla

Veľkosť: priemer 136 mm, výška 256 mm, naplnená 2 kg aktívneho uhlia, umiestnená vo vnútri krabice, môže rýchlo nahradiť materiál a nezničí atmosféru vysokej čistoty
