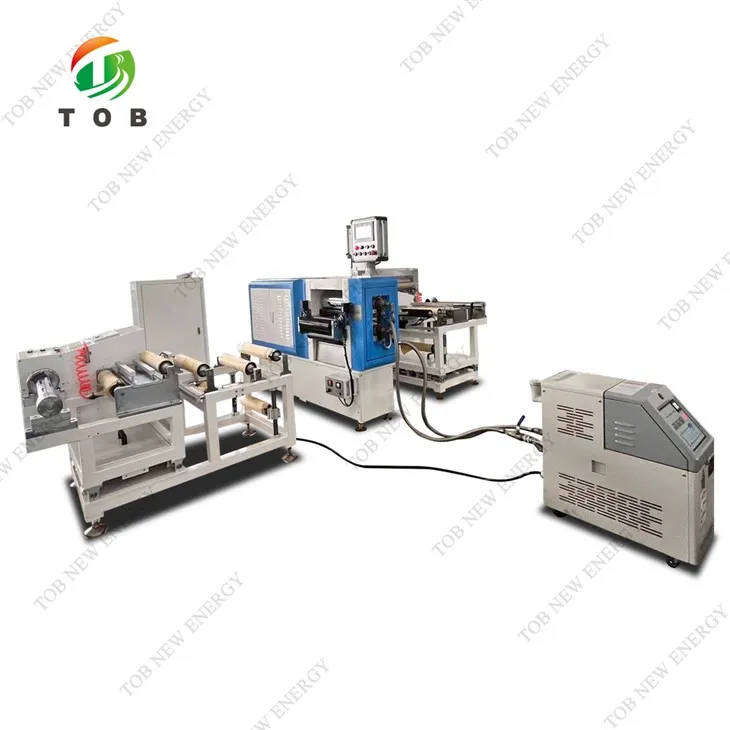

Hydraulický valcový lis

Model

TOB-HP-300PTC

Veľkosť valčeka

Priemer 210 x 330 mm (priemer x šírka valca)

Efektívna šírka

300 mm

Rýchlosť stroja

2-8 ot./min

Účinnosť stroja

5 m/min

Rovnomernosť elektród

±0.002 mm (záruka používateľa)

Rovnomernosť hrúbky elektródy po valcovaní

Menšie alebo rovné ±0,002 mm, za predpokladu zabezpečenia rovnomernosti náteru,

Usporiadanie prítlačného valca: horné a spodné horizontálne usporiadanie

Vzhľad stroja

Počítačová sivá, modrá, Nainštalujte 2 číselník. Zariadenie na ochranu inštalácie, maľovaná výstražná farba

Ložisko

Špeciálne ložisko pre valčekový lis

mazanie

3# mazivo na báze lítia

Model kalendára

Hydraulický lis

Materiál valčeka

Séria 9Cr3Mo Vysoko legovaná oceľ valcovaná za studena

Tvrdosť povrchu

Horná HRC66

Hĺbka tvrdenej vrstvy

22-26 mm

valček potiahnutý chrómom

Väčšie alebo rovné 0.18 mm

Trail skok valca

Menšie alebo rovné ±0,001 mm

Drsnosť povrchu valca

Menšie alebo rovné ±0,02 mm

Nastavenie medzery medzi dvoma valcami

Prostredníctvom nastavenia rozhrania človek-stroj na zmenu tlaku oleja.

Hodnota pohybu valca sa zobrazuje na obrazovke rozhrania človek-stroj, nastavenie vstupu na rozhraní človek-stroj, aby sa zmenila medzera medzi valcami, sa nastavuje displej serva.

Rozsah nastavenia vzdialenosti valčekov

0-2 mm

Valčekový pohon

Cykloidný reduktor

výkon hlavného motora

0,75 kw (380 V 50 Hz/60 Hz)

Tlaková metóda

Elektrické hydraulické čerpadlo

Špecifikácie hydraulického valca

Priemer valca 73mm, zdvih 15mm

Tlak vzduchu

{{0}},5 Mpa-0,7 Mpa （Odstraňovanie oleja a vody）objemy: 0,04 M3/min

Maximálny pracovný tlak

Asi 40 t

Hmotnosť hlavného stroja

Asi 1,2 tony

Odvíjací hriadeľ

So vzduchovým hriadeľom ovládacieho ventilu, Konfigurácia pneumatickej pištole,

veľkosť 3 palce * 350 mm

Kontrola napätia elektród

Magnetická prášková brzda, vzdialenosť otáčok 25 N.m

Rozsah nastavenia napätia

0-25 kg

Kontrola korekcie

Fotoelektrické korekčné zariadenie

Presnosť ovládača Menšia alebo rovná ±5N

Riadené ovládanie

Lineárne vedenie ložísk

Celková dĺžka pohybu

± 50 mm

hmotnosť

Asi 80 kg

Funkcia

Navíjanie zvinutej elektródy

Os navíjania

So vzduchovým hriadeľom ovládacieho ventilu, Konfigurácia pneumatickej pištole,

Veľkosť 3 palce * 350 mm

Kontrola napätia elektród

Magnetická prášková brzda, vzdialenosť otáčok 25 N.m

Rozsah nastavenia napätia

0-200N

Kontrola korekcie

Fotoelektrické korekčné zariadenie

Presnosť korekcie

±0.2 mm

Riadené ovládanie

Lineárne vedenie ložísk

Celková dĺžka pohybu

± 50 mm

Drive

Poháňajte navijak cez reduktor motora a magnetickú práškovú spojku

Hmotnosť

Asi 80 kg

Položka

Technické parametre

Kúrenie

Regulátor teploty Omron, polovodičové relé a termočlánok typu K sa používajú na vytvorenie regulačného vykurovacieho systému s uzavretou slučkou

Vykurovací výkon

1,6 kW*2 (horný a spodný valec)

Teplota vykurovania

Max 130 stupňov, s presnosťou ± 2 stupne
